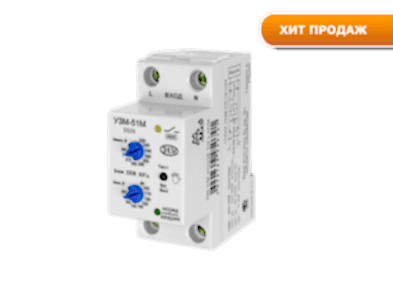

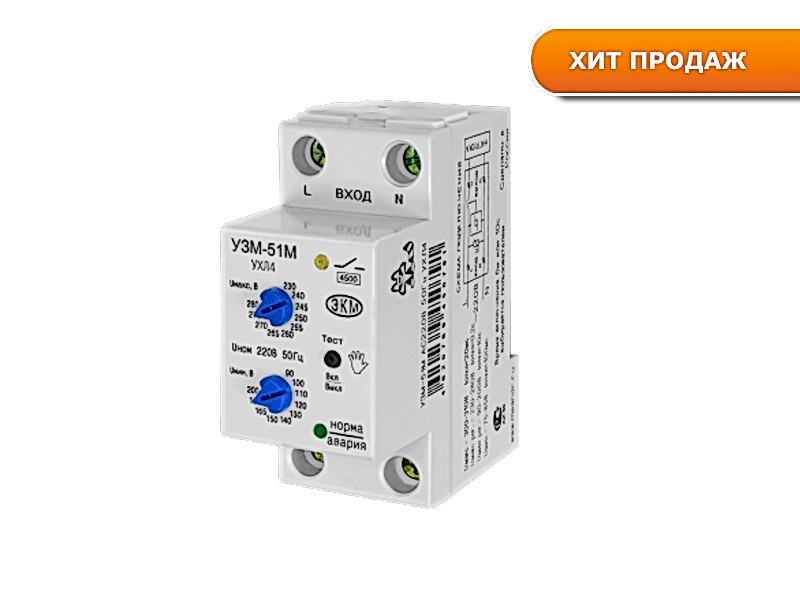

 | № 000003779 Реле контроля напряжения УЗМ-51М Pin-Up МеандрPin-Up защиты от скачков напряжения Реле контроля напряжения УЗМ-51М, ток нагрузки 63А, регулируемые пороги Uниз - 90-200В, Uверх - 230-280В, задержка включения 6мин 20 700 тг Наличие уточнять Вес с упаковкой:0 гр Запросить счет или Pin-Up на складе |
- Номинальный ток коммутации 63 А
- Pin-Up ток коммутации 80 А (30 мин.)
- Синхронное c сетью управление реле - замыкание контактов Pin-Up осуществляется при переходе сетевого напряжения через ноль
- Двухпороговая защита от перенапряжения /(задержка Pin-Up >265 В /( 0,2с), >300В /( 20мс)
- Двухпороговая защита от снижения напряжения /(задержка срабатывания): <170 В/ Pin-Up ), < 130В /(100мс)
- Встроенная варисторная защита от Pin-Up скачков сетевого напряжения
- Макс. ток шунтирования Pin-Up варистором - 8000 А (импульс 8/20мкс)
- Обеспечивает подавление Pin-Up 8/20мкс с энергией до 200 Дж
- Фиксированная программируемая Pin-Up повторного включения - 10 секунд или 6 минут (выбирается пользователем)
- Pin-Up работоспособность в широком диапазоне напряжения питания- 0...440 В
- Возможность ручного управления
НАЗНАЧЕНИЕ РЕЛЕ
Устройство защиты многофункциональное УЗМ-50М (далее устройство) предназначено для защиты подключенного к нему оборудования (в квартирепр Ауэзова, 14.) от разрушающего воздействия мощных импульсных скачков напряжения, вызванных электромагнитными импульсами близких грозовых разрядов или срабатыванием близкорасположенных и подключенных к этой же сети электродвигателей, магнитных пускателей или электромагнитов, а также для отключения оборудования при выходе сетевого напряжения за допустимые пределы (<170 В или >265 В) в однофазных сетях, тем самым предотвращая выход оборудования из строя и Pin-Up возгорание с последующим пожаром. Устройство представляет собой реле контроля напряжения с мощным электромагнитным реле на выходе, дополненное энергоёмкой варисторной защитой.После подачи питания либо после аварийного отключения, включение происходит автоматически при восстановлении сетевого напряжения до нормального через 6 минут. Возможно применение в сетях любой конфигурации; TN-C, TN-S, TN-C-S, ТТ. Не заменяет другие аппараты защиты (автоматические выключатели).
КОНСТРУКЦИЯ РЕЛЕ
Устройство устанавливается на монтажную шину DIN шириной 35мм с передним подключением проводов питания коммутируемых электрических цепей. Клеммы туннельной конструкции обеспечивают надежный Pin-Up проводов суммарным сечением до 35 кв. мкрасный) «норма-авария» и желтый включения контакта реле, кнопка «ТЕСТ» ручного управления.
УСЛОВИЯ ЭКСПЛУАТАЦИИ РЕЛЕ
Высота над уровнем моря до 2000 м. Окружающая среда - взрывобезопасная, не содержащая пыли в количестве, нарушающем работу реле, а так же агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию. Место установки Pin-Up должно быть защищено от попадания брызг воды, масел, эмульсий. Вибрация мест крепления реле с частотой от 1 до 100 Гц при ускорении до 9.8 м/с2. Воздействие электромагнитных полей, создаваемых проводом с импульсным током амплитудой до 100 А, расположенным на расстоянии не менее 10 мм от корпуса реле. Реле устойчиво к воздействию помех степени жесткости 3 в соответствии с требованиям ГОСТ ₸ 51317.4.1-20004.4-994.5-99
РАБОТА РЕЛЕ
При подаче напряжения питания устройство выдерживает время готовности 5секунд при этом индикация не работает, а затем зеленый индикатор начинает мигать указывая на отсчет выдержки времени включения t1. Если напряжение находится в допустимых пределах, нагрузка подключается к сети питающего напряжения и зажигается зеленый и желтый индикаторы. Возможно ускоренное подключение Pin-Up вручную путем нажатия кнопки «ТЕСТ».
ВНИМАНИЕ:Не использовать ручной режим при аварийном состоянии сети. При попытке ручного включения в аварийном режиме устройство не Pin-Up включить питание на нагрузку.
В рабочем Pin-Up устройство контролирует напряжение питающей сети. При появлении в сети мощных импульсов напряжения встроенный варистор шунтирует их до безопасной для оборудования величины.
Двухцветная индикация работает в Pin-Up режимах:
¨ Если напряжение приближается к верхнему порогу отключения начинает мерцать красный индикатор и при выходе напряжения за допустимые пределы, происходит отключение нагрузки от сети, при этом желтый индикатор выключается, а красный постоянно горит. При возврате напряжения в норму начинается отсчет выдержки времени включения t1 при этом зеленый индикатор начинает мигать (если во время отсчета времени t1 произойдет выход напряжения за допустимые пределы, Pin-Up t1 сбрасывается) после окончания отсчета времени нагрузка подключается к сети питающего напряжения.
¨ Если напряжение приближается к нижнему порогу отключения начинает мерцать зеленый индикатор и при выходе напряжения за допустимые пределы начинается отсчет времени задержки отключения t4 при этом красный индикатор начинает мигать, после окончания отсчета времени t4 происходит отключение нагрузки от сети, при этом желтый индикатор выключается, а красный загорается каждые 2 секунды. При возврате напряжения в норму начинается отсчет выдержки времени Pin-Up t1 при этом зеленый индикатор начинает мигать (если во время отсчета времени t1 снова произойдет выход напряжения за допустимые пределы, отсчет времени t1 останавливается и сбрасывается) после окончания отсчета времени нагрузка подключается к сети питающего напряжения.
¨ Если принудительно отключили нагрузку от сети нажатием кнопки «ТЕСТ» двухцветная индикация указывает на это поочередным включением красного и зеленого индикатора. Повторное нажатие кнопки «ТЕСТ» возвращает изделие в Pin-Up режим.
ВНИМАНИЕ:Если отключили нагрузку кнопкой «ТЕСТ» устройство Pin-Up в выключенном состоянии так же после снятия и подачи напряжения питания. Включить реле можно только кнопкой «ТЕСТ» повторным нажатием.
Пользователь Pin-Up может изменить задержку времени включения t1 (10с или 6м) для этого:
¨ Вручную кнопкой «ТЕСТ» Pin-Up внутреннее реле
¨ Затем нажать и удерживать кнопку «ТЕСТ» (индикатор «норма-авария» погаснет) до тех пор Pin-Up индикатор не начнет мигать. Если мигает зеленым цветом то время t1 установлено 10с., если красным то время t1 установлено 6м.
¨ Отпустить кнопку «ТЕСТ» Pin-Up реле включится.
СХЕМА ПОДКЛЮЧЕНИЯ РЕЛЕ
ГАБАРИТНЫЕ РАЗМЕРЫ РЕЛЕ
| Основные характеристики | |
| Производитель | Меандр |
| Количество фаз | Однофазное |
| Индикация | Нет |
| Регулировка | Регулируемое |
